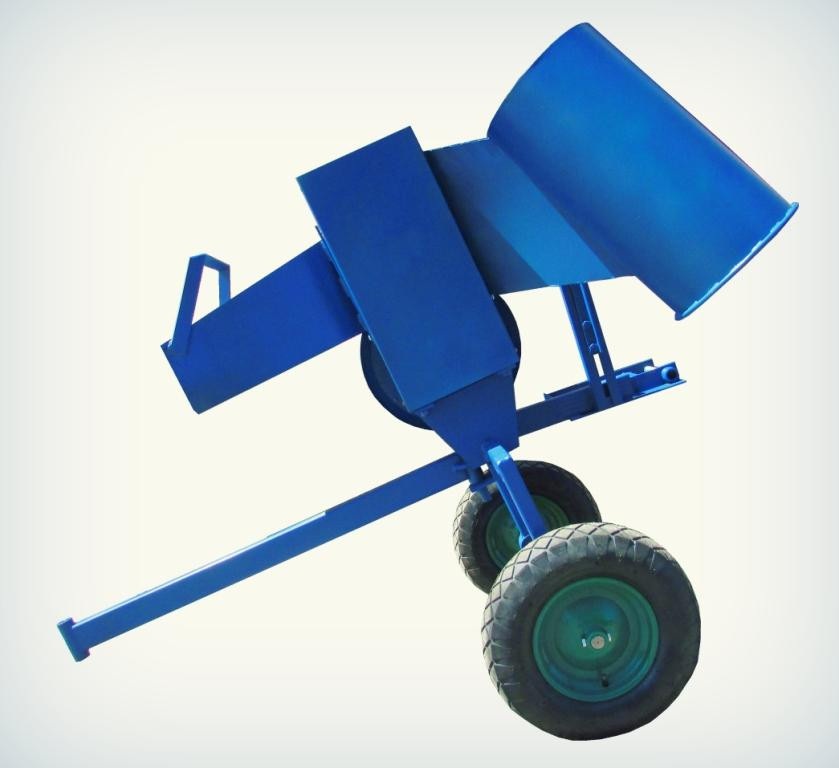

Подрібнювач гілок з приводом від мототрактора (двостороння заточка) ДР8

Подрібнювач гілок з приводом від мототрактора (двостороння заточка) ДР8

Подрібнювач гілок для мототрактора з двосторонньою заточкою ножів ДР8. Призначений для рубання сирих гілок діаметром до 50 мм на відрізки довжиною по 100-120 мм. Може агрегатуватися з мототракторами, які виготовленні із використанням комплекту для переобладнання мотоблока, а також мототракторами заводської комплектації. Для заводських мототракторів можуть знадобитись деякі модернізації та доробки.

Особливості конструкції подрібнювача гілок для мототрактора

Основний вузол подрібнювача гілок – серцевина. Корпус серцевини подрібнювача гілок виготовлений із сталевого кутика 5 × 40 × 40 мм і листової сталі товщиною 5 мм. Всередині корпусу на підшипникових вузлах встановлені три вали, на яких зібраний шестеренчастий редуктор з коефіцієнтом редукції 4,875. Шестерні та вали виготовлені зі сталі марки 45. Ці вузли додатково проходять термічну обробку.

Серцевина подрібнювача закріплена на раму з пневматичними колесами. Транспортування подрібнювача гілок для мототрактора здійснюється за допомогою дишла, яке кріпиться до причіпного вузла мотоблока.

Ріжуча система складається із 8-ми ножів, які встановлені на верхній і середній вали. Завдяки використанню в редукторі системи з трьох шестерень вали синхронно обертаються в різних напрямках.

У подрібнювачі гілок використовуються ножі, виготовлені з конструкційної сталі марки 45, яка добре тримає ріжучу кромку і має високу стійкість до механічних навантажень. Ножі мають двосторонню заточку, ріжучі кромки сходяться встик. Ножі не проходять термічну обробку.

Принцип дії подрібнювача гілок

Оберти від маховика двигуна мототрактора передаються за допомогою пасової передачі на шків подрібнювача гілок, який приводить в дію механізм редуктора. Гілки подаються до подрібнювача гілок через бункер для завантаження, а оберти ножів затягують їх до ріжучого пристрою. Після подрібнення сировина викидається через бункер вивантаження.

Стандартна комплектація подрібнювача гілок для мототрактора

Серцевина, рама з колесами, причіпний вузол, знімне дишло, натягувач ременя, бункер завантаження, бункер вивантаження, ремінь.

Додаткова комплектація

Конус і стіл для коління дров.

Технічні параметри подрібнювача гілок для мототрактора:

• рама з серцевиною: 125 × 80 × 60 см;
• завантажувальний бункер: 65 × 45 × 25 см;
• бункер вивантаження: Ø27 × 50 см;
• вага пристрою – 98,6 кг;
• довжина конуса: 220 мм.
